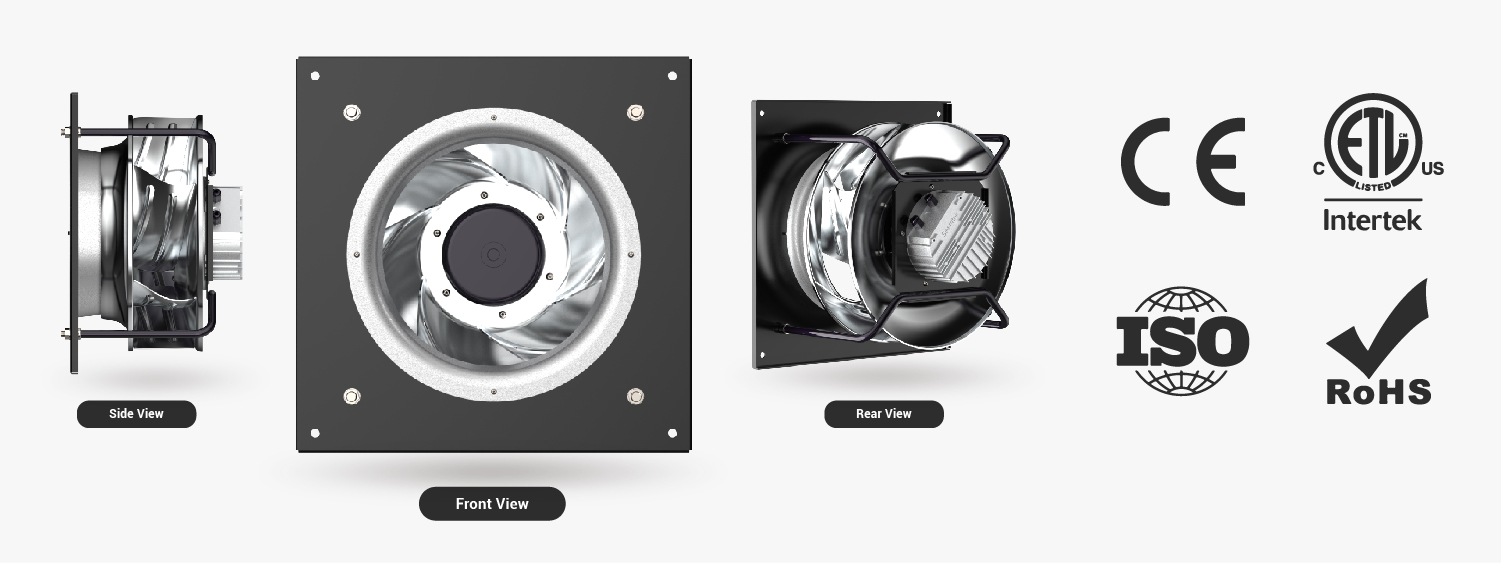

Achelous 310-630mm EC 팬 원심 송풍기

The Achelous 시리즈 EC 팬 다음 세대를 대표합니다 에너지 효율적인 원심 팬, 지속 가능하고 고성능 환기 솔루션에 대한 증가하는 수요를 충족하도록 설계되었습니다. 에너지 절약과 신뢰성을 위해 제작된 이 팬은 첨단 EC 모터 기술과 혁신적인 공기 역학적 디자인을 결합하여 에너지 소비를 최소화하면서 뛰어난 성능을 제공합니다.

고효율, 저소음 작동 및 정밀 제어에 중점을 둔 Archelous Series는 New Generation AHU에서 AHU 리퍼브까지 광범위한 응용 분야에 이상적입니다. 이 시리즈는 국제적인 품질 및 안전 표준을 충족하여 모든 응용 분야에서 일관된 안정성을 보장합니다.

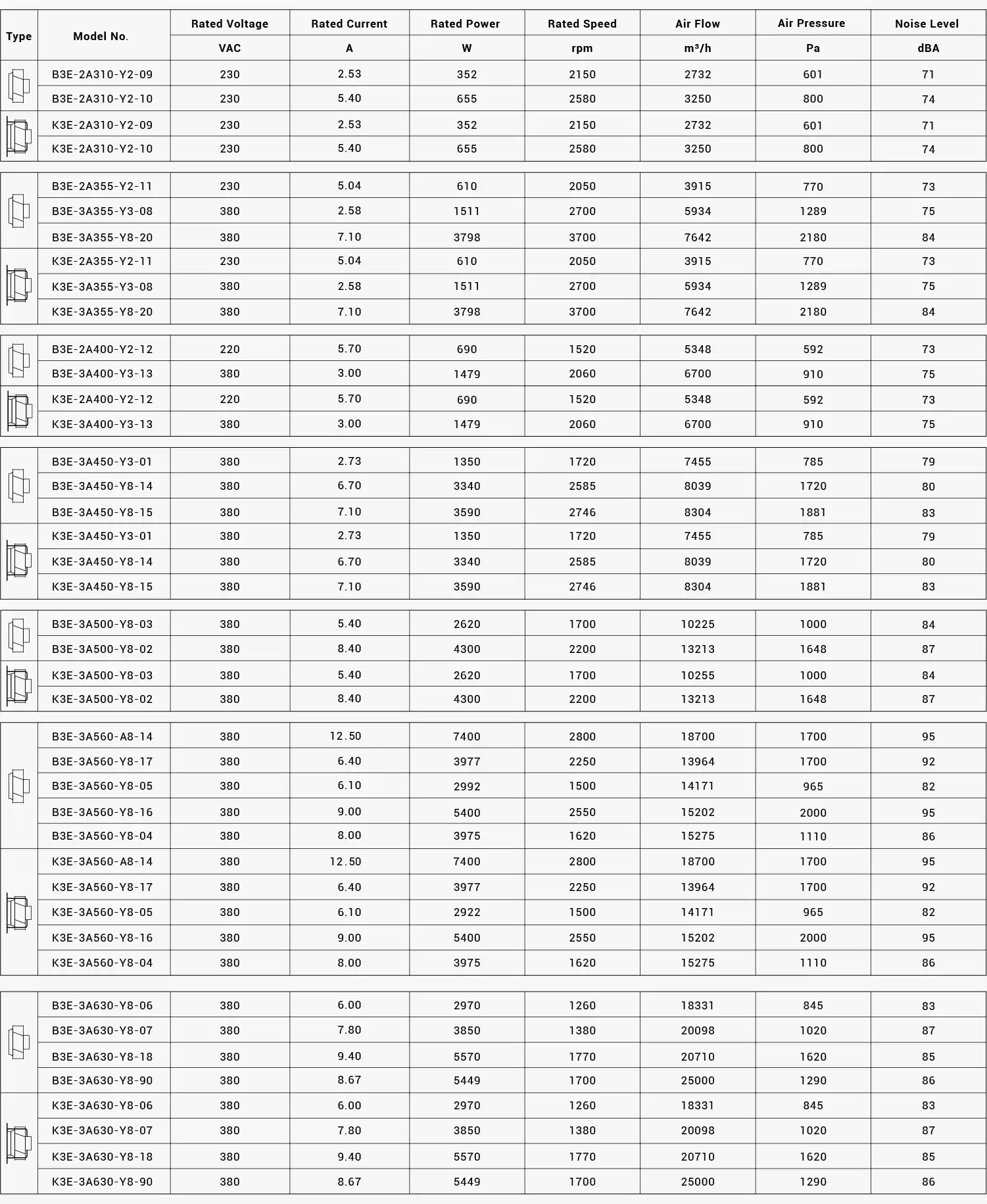

유연성을 위해 설계된 Achelous 시리즈 EC 팬 다양한 임펠러 크기를 제공합니다. 310mm에 630mm달성할 수 있는 최대 25,000m³/h의 풍량   최대 2,300 Pa의 정압. 또한 더 높은 공기 흐름 수요를 위한 팬 벽과 같은 구성을 지원합니다. 사용자 정의 가능한 옵션에는 C5 부식 방지, IP56 보호 등급 및 -40°C와 같이 낮은 온도에서 작동이 포함됩니다. 또한 이 시리즈는 특정 전력 및 효율 요구 사항에 맞게 EC, DC 또는 AC와 같은 모터 유형을 선택할 수 있습니다. 향상된 효율성, 감소된 유지 관리 및 환기 기술에 대한 미래 지향적 접근 방식을 위해 Achelous EC 팬으로 업그레이드하세요.

제품 특징

높은 정압

• 원심 팬의 3차원 블레이드 출구 경계층 두께를 최적화 대상으로 사용하여 최적화함으로써 임펠러가 효과적으로 작동할 수 있습니다.높은 회전 속도에서 높은 정압을 생성합니다.블레이드 선단에 미치는 영향과 블레이드 후단에서의 분리가 모두 다양한 정도로 감소하여 임펠러 내부의 내부 유동 손실이 감소하고 효율성이 향상됩니다. 감소된 블레이드 카운트 설계는 높은 유동 조건에서 양호한 유동 분리를 유지하는 데 도움이 되며, 유동 손실을 더욱 최소화합니다.

낮은 노이즈

• 임펠러는 다음으로 만들어집니다 고강도 알루미늄 마그네슘 합금, 축 방향 및 반경 방향 런아웃을 최소화하고 불균형을 줄이며 진동을 효과적으로 제어합니다. 최적화된 원뿔형 아크 모양의 수집기는 팽창 및 수축 각도를 조정하여 흡입 효율을 효과적으로 향상시킵니다. 동시에 통합 설치는 수집기가 임펠러 전면 플레이트로 침입하는 최적의 위치를 ​​보장하여 와류 소음을 줄입니다.

에너지 효율

• 고급 전자기 설계: 전자기 시뮬레이션 소프트웨어인 Ansoft Maxwell을 활용하고, 전방 설계 프로세스를 통해 전자기 시스템을 설계하고 개발했습니다. 완전히 절연된 모터 샤프트 솔루션은 전자기 부식이 발생하지 않습니다.

• 고효율 : 당사는 첨단 EC 기술을 채택하여 다양한 작동 조건에서 모터가 높은 효율을 유지하도록 하고, 에너지 소비를 크게 줄이고 사용자가 장기적으로 운영 비용을 절감할 수 있도록 돕습니다.

• 빠른 반응: 모터는 뛰어난 속도 제어 기능을 갖추고 있어 부하 변화에 빠르게 적응하고 다양한 작업 환경에서 안정적인 작동을 보장합니다.

• 정확한 제어: 정밀한 제어 알고리즘을 통해 모터는 일정한 공기 흐름과 일정한 속도의 응용 분야에서 일관된 성능을 유지하여 전반적인 시스템 안정성을 향상시킵니다.

• 엄격한 품질 관리 : 당사는 원자재 선택부터 최종 제품 테스트까지 생산 공정 전반에 걸쳐 엄격한 품질 관리 표준을 시행하여 각 모터가 고성능 및 품질 표준을 충족하도록 보장합니다.

• 내구성 디자인: 모터는 고온 및 부식 방지 재료로 설계되어 혹독한 환경에서도 안정적인 작동을 보장하고 서비스 수명을 연장합니다.

• 장기 성능 검증: 여러 차례의 내구성 시험과 실제 적용 검증을 거쳐 모터의 장기적 안정성이 완벽하게 보장되어 유지 보수 빈도가 줄었습니다.

유연하고 정확한 제어

• 0.1V 제어 정확도: 제어 시스템 개발을 위해 Altium Designer를 사용하여 벡터 제어 방법을 채택합니다. 좌표 변환을 통해 전류를 여기 및 토크 구성 요소로 분해하여 뛰어난 제어 정밀도와 응답 속도를 달성합니다. 팬을 위한 센서리스 풀 스피드 범위 제어 솔루션은 혹독한 환경에서도 안정적인 제어를 보장합니다. 또한 MODBUS/VSP 속도 제어 기능을 갖추고 있어 RS485 프로토콜을 통해 정확한 팬 제어 및 피드백이 가능하며 중앙 집중형 컨트롤러 또는 BMS 시스템과 직접 통합할 수 있습니다.

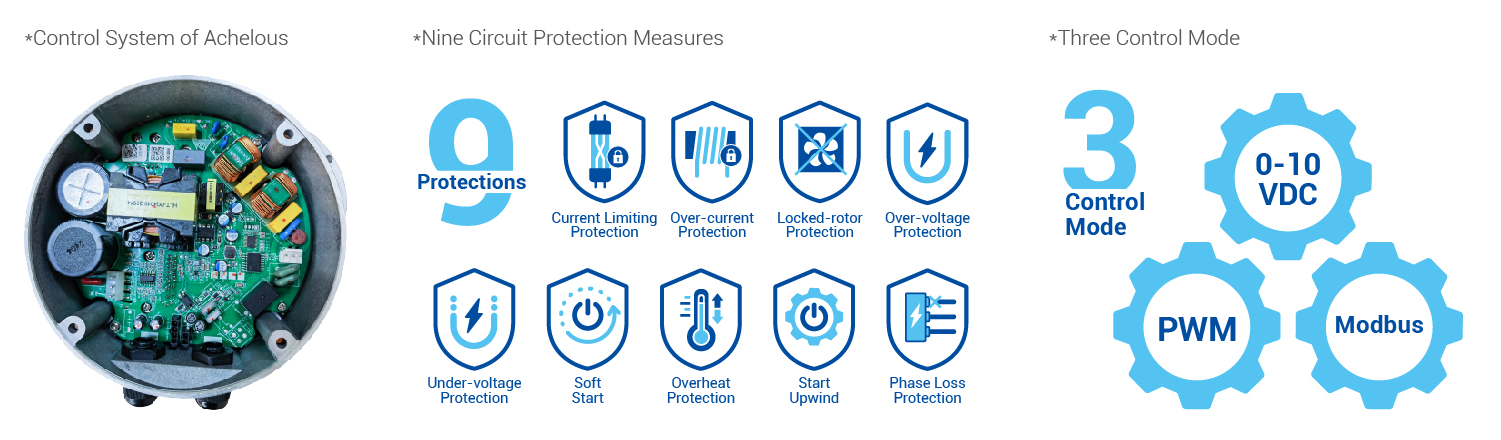

• 9개 회로 보호: 잠재적 위험을 방지하기 위해 9가지 회로 보호 조치가 마련되어 있습니다. 팬 역회전으로 이어지는 AHU 덕트 음압의 경우 역기류 시동도 지원됩니다.

넓은 공기량 범위

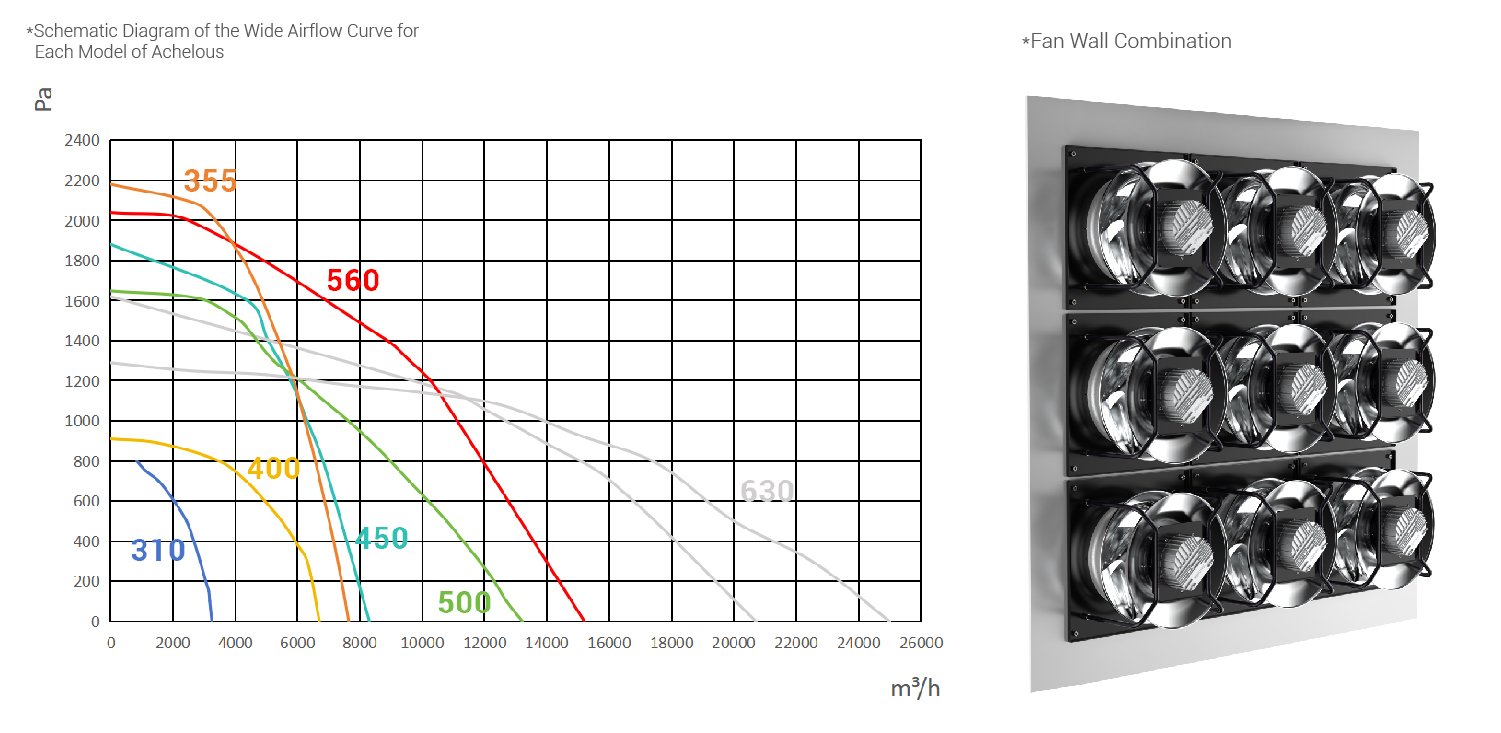

• 임펠러 크기는 다음과 같습니다.310 ~ 630mm다양한 설치 공간에 맞게 사용할 수 있으며, 빠르고 편리한 설치를 위해 표준 장착 브래킷을 선택할 수 있습니다. 더 큰 공기 흐름을 달성하기 위해 팬 벽으로 결합할 수 있습니다. EC/DC/AC 모터 다양한 장비 전력 요구 사항에 맞게 선택할 수 있습니다. 특정 애플리케이션 요구 사항(예:)을 충족하도록 사용자 정의 가능 C5 부식 방지 기능, IP56 보호 등급, 최저 -40°C의 작동 온도 등을 갖추고 있습니다.

제품 신청

아후 알개조

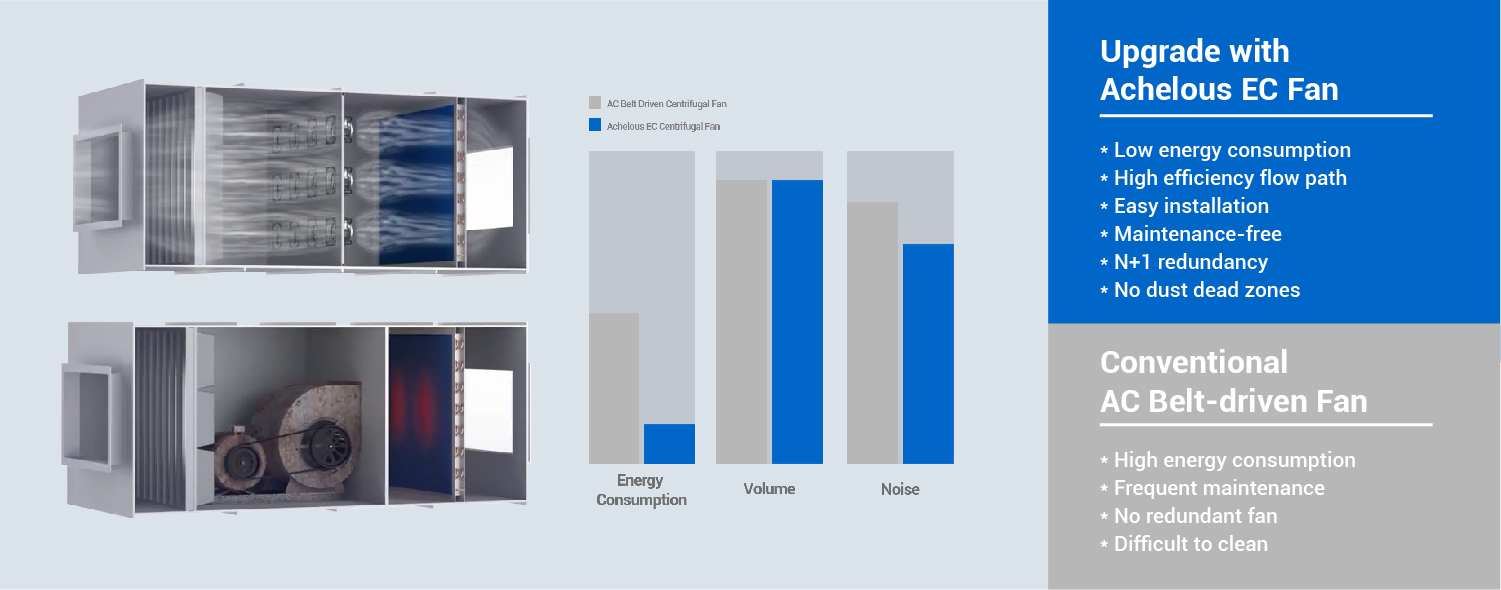

• 에너지 손실, 높은 유지 관리 비용, 그리고 공기 처리 장치(AHU)의 기존 벨트 구동 팬과 일반적으로 관련된 잠재적인 안정성 문제는 많은 시설 관리자에게 중대한 우려 사항입니다. 당사의 혁신적인 팬 월 개조 솔루션은 이러한 문제를 효과적으로 해결하여 더욱 안정적이고 에너지 효율적인 대안을 제공합니다. 기존의 전방 곡선 벨트 구동 팬을 팬 월 시스템에 구성된 최신 EC 팬으로 교체함으로써 성능이 현저히 향상될 수 있습니다. 이 업그레이드는 에너지 효율을 20%~50% 향상시킵니다.하지만 소음 수준을 낮추고, 유지 관리를 간소화하며, 장비의 수명을 연장합니다. AHU 최적화를 위한 비용 효율적이고 지속 가능한 솔루션입니다.

에어컨 장비

• 공조기: 최대 정압 2300 Pa의 팬은 AHU 애플리케이션의 높은 저항 요구 사항을 충족합니다. 단일 팬은 최대 6kW의 전력과 최대 23,000m³/h의 공기 흐름을 제공할 수 있습니다. 또한 산업용 애플리케이션의 경우 팬 벽 조합 옵션을 사용할 수 있어 다양한 애플리케이션 요구 사항을 충족하는 유연한 솔루션을 제공합니다.

• 직사각형 덕트 팬: EC 팬은 직사각형 덕트 팬에 이상적이며 높은 에너지 효율성, 정밀한 속도 제어 및 저소음 작동을 제공합니다. 컴팩트한 디자인과 긴 수명으로 좁은 공간에 적합하여 안정적인 성능과 감소된 에너지 소비를 보장합니다.

• FFU: 중간에서 낮은 정압 환경에서 높은 효율성, 낮은 소음 및 안정적인 그룹 제어가 필요한 FFU(Fan Filter Unit) 애플리케이션의 경우, 두 가지 고효율 팬 모델이 특별히 개발되었습니다. 이 두 팬은 FFU 시스템의 고유한 요구 사항을 충족하도록 맞춤 제작되어 이러한 시나리오에서 최적의 성능을 보장합니다.
